Проект фасада дома — состав, чертежи и что можно сделать самому
Проектом называют и картинку из нейросети, и альбом на сорок листов с узлами и спецификацией. Разница в том, может ли бригада по нему работать. Разбираем комплект по листам: что в нём должно быть, сколько стоит каждый раздел и что вы закроете сами.
Почему «проект фасада» стоит и восемь тысяч, и сто пятьдесят
Разброс цен пугает, пока не поймёшь: словом «проект» называют минимум пять разных вещей. Картинку дома в новом цвете. Набросок развёрток на трёх листах. Альбом из каталога. Комплект для согласования с администрацией. И рабочую документацию, по которой закупают и строят. Поэтому первый вопрос к исполнителю не «сколько стоит», а «что я получу в листах».
Граница проходит в одном месте: может бригада работать по вашему проекту или нет. Картинка отвечает на вопрос «как это будет выглядеть», и на этом её работа заканчивается. Рабочий комплект отвечает на вопросы, которые возникают на площадке каждый день: сколько какого материала заказать, как собрать стык цоколя со стеной, куда уходит вода из-под отлива. Если ответов нет в чертеже, их придумывает прораб на месте — иногда за ваш счёт.
Дальше по порядку: из каких листов состоит альбом, сколько стоят разделы, чем эскиз отличается от паспорта фасада и от рабочки и как проверить комплект до подписания акта. И отдельно — какую часть вы закроете сами: облик по фотографии своего дома, который идёт в техзадание.
Из чего состоит альбом: четыре обязательных раздела
Всё остальное — дополнения. Без этих четырёх разделов по альбому нельзя ни закупить материал, ни собрать конструкцию.
Разделы проекта: цена по частям и что ломается без каждого
Альбом продают одной суммой, но собирается он из разделов, и каждый можно заказать отдельно. Вилки — по средней полосе, дом 150–200 м².
| Раздел | Что это физически | Цена отдельно | Что происходит без него | Кому нужен в первую очередь |
|---|---|---|---|---|
| Развёртки фасадов | 4–6 листов, М 1:50 или 1:100 | 15 000–25 000 ₽ | Материалы раскладывают на глаз, границы зон плывут | Всем: это основа, к которой привязано остальное |
| Узлы примыканий | 5–8 листов, М 1:5 или 1:10 | 12 000–20 000 ₽ | Стыки придумывают на месте, вода уходит за облицовку | Вентфасад, утепление, многослойная стена |
| Спецификация материалов | Таблица с площадями и запасом | 8 000–15 000 ₽ | Перезакуп 15–25% или простой из-за нехватки позиции | Тем, кто закупает материал сам |
| Цветовая раскладка | 1–2 листа с кодами по зонам | 5 000–10 000 ₽ | Колеруют по памяти, стены и декор не в тон | Штукатурным и окрашиваемым фасадам |
| Ведомость работ | Пооперационная таблица | 8 000–15 000 ₽ | Смета одной строкой и допработы посреди стройки | Тем, кто нанимает бригаду, а не подрядчика |
| Визуализация | 4–6 ракурсов, день и вечер | 10 000–30 000 ₽ | Решение принимают по чертежу, результат увидят один раз | Всем, кто не уверен в цвете и материале |
Это порядок величин, а не смета
Сумма разделов по отдельности почти всегда выше цены комплекта. И наоборот: «полный проект за 25 тысяч» обычно означает развёртки плюс картинку, а узлы и спецификацию предложат отдельно, когда стройка началась.
Лист цветовой раскладки: что на нём должно быть
Самый дешёвый лист альбома и один из самых полезных. Он существует ради одного: чтобы слово «бежевый» нельзя было понять двенадцатью способами.
| Зона | Как записана в проекте | Пример строки | Что будет без кода |
|---|---|---|---|
| Поле стены | Заливка на развёртке, код, тип покрытия, площадь | RAL 7032, фактурная штукатурка, 168 м² | Колеруют по образцу из телефона, вторая партия — другой тон |
| Цоколь | Заливка с отметкой верха от нуля | RAL 7024, высота 600 мм от отмостки | Цоколь делают вровень с землёй, нижний метр сереет за сезон |
| Наличники, карнизы, декор | Выноска на каждый тип элемента с сечением | RAL 9003, наличник 120 мм, 86 пог. м | Декор красят в тон стены, и его геометрия пропадает |
| Кровля и её элементы | Код кровли, конька, ендов и снегозадержания | RAL 8017, матовое покрытие | Кровлю подбирают под наличие на складе |
| Окна, двери, ворота | Код профиля снаружи, отдельно для откосов | RAL 7016 снаружи, откосы в тон стены | Приходят белые окна: «так дешевле и быстрее» |
| Водостоки, отливы, капельники | Код и материал, отдельно кронштейны | RAL 7024, отливы в тон водостока | На фасаде оказывается три разных серых |
| Ограждения, козырьки, малые формы | Код и привязка к развёртке входа | RAL 9005, ковка и козырёк входа | Каждый элемент покупают в свой момент и в свой цвет |
Четыре формата проекта — от эскиза до рабочего комплекта
Названия у разных студий гуляют, но по сути форматов четыре. Выбирать нужно не по цене, а по тому, что вы будете с проектом делать.

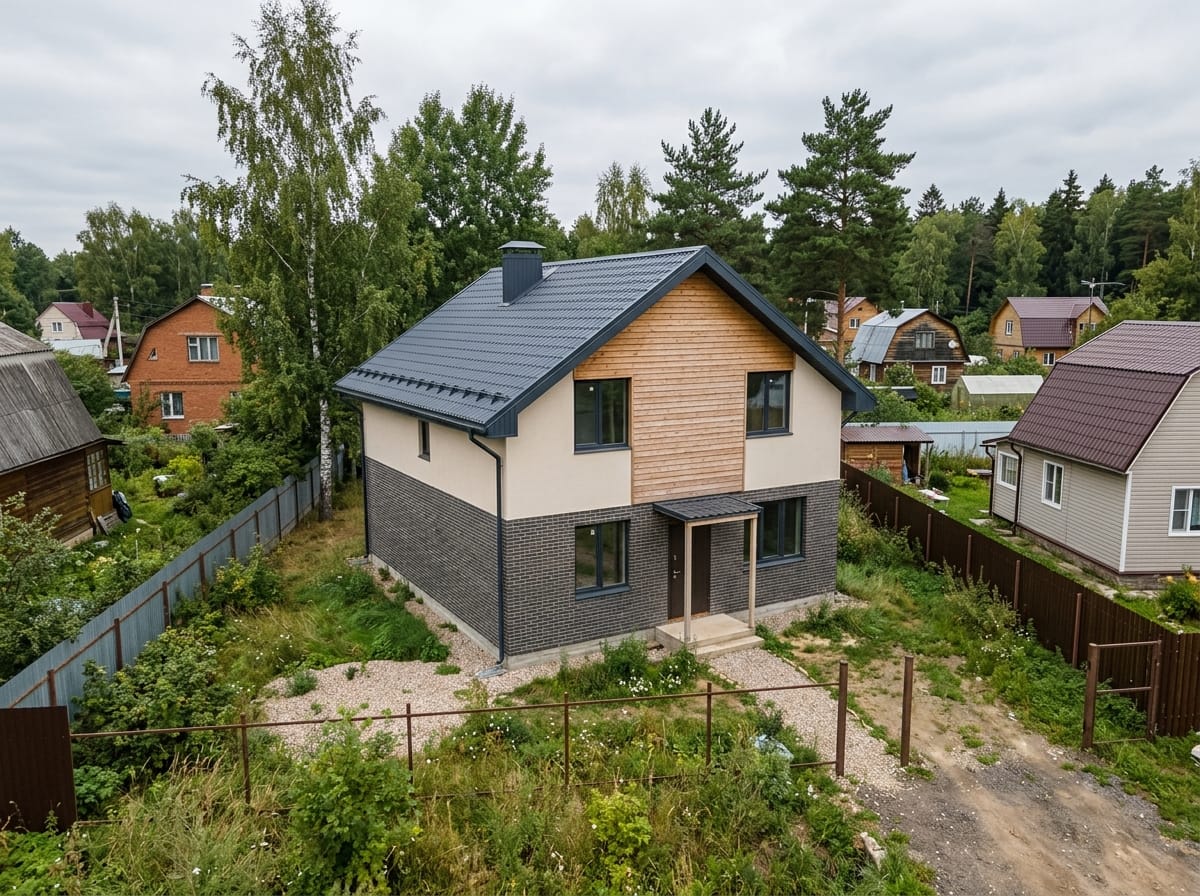

Эскизный проект
Два-три варианта развёрток, подбор материалов категориями — «клинкер снизу, штукатурка сверху, дерево на фронтоне» — и простая визуализация. Узлов и спецификации нет. Строить по эскизу нельзя, зато можно решить главное: в какую сторону идём. Порядок — 8 000–25 000 ₽.

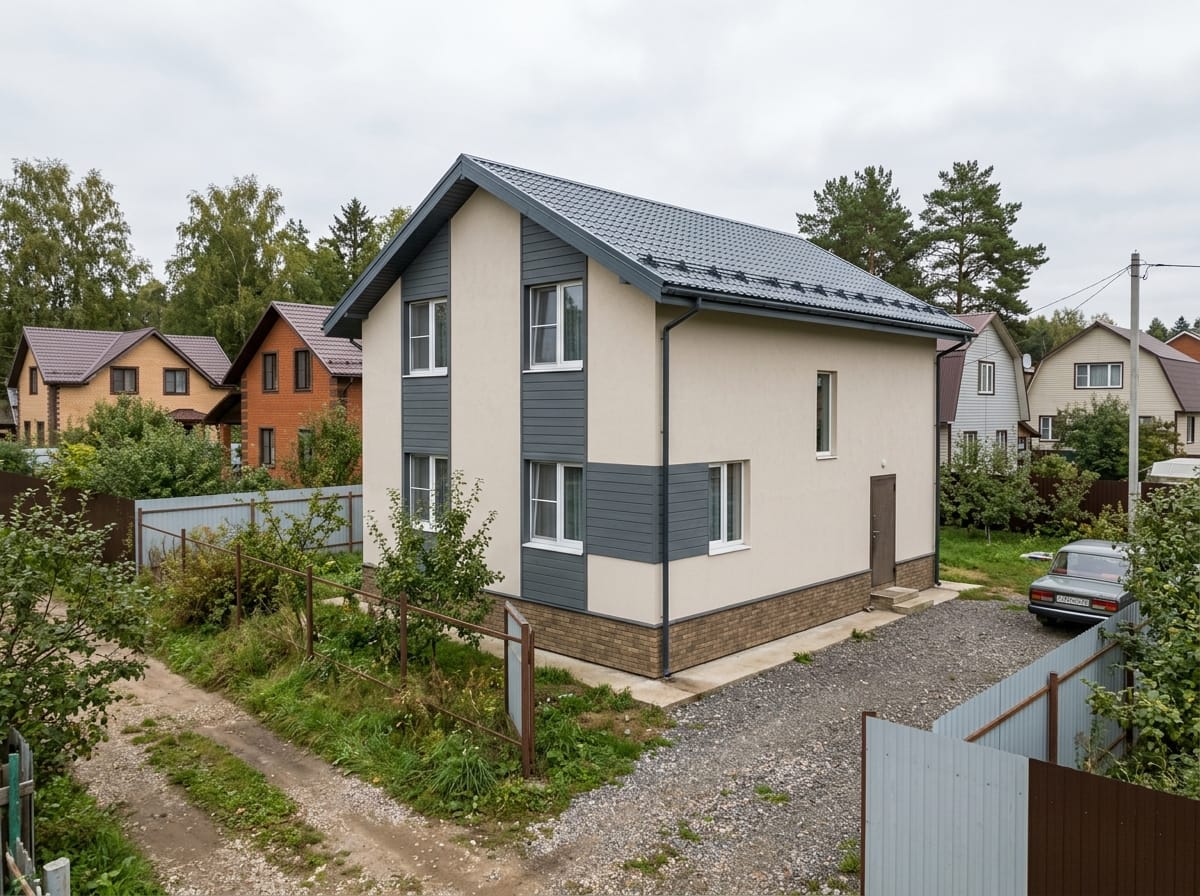

Типовой альбом с привязкой
Готовый комплект из каталога на конкретный размерный ряд, адаптированный под ваш материал стен и участок. Привязку всё равно делает живой человек: меняются толщины, отметки нуля, иногда весь набор узлов. Работает при простой геометрии. Порядок — 20 000–45 000 ₽.

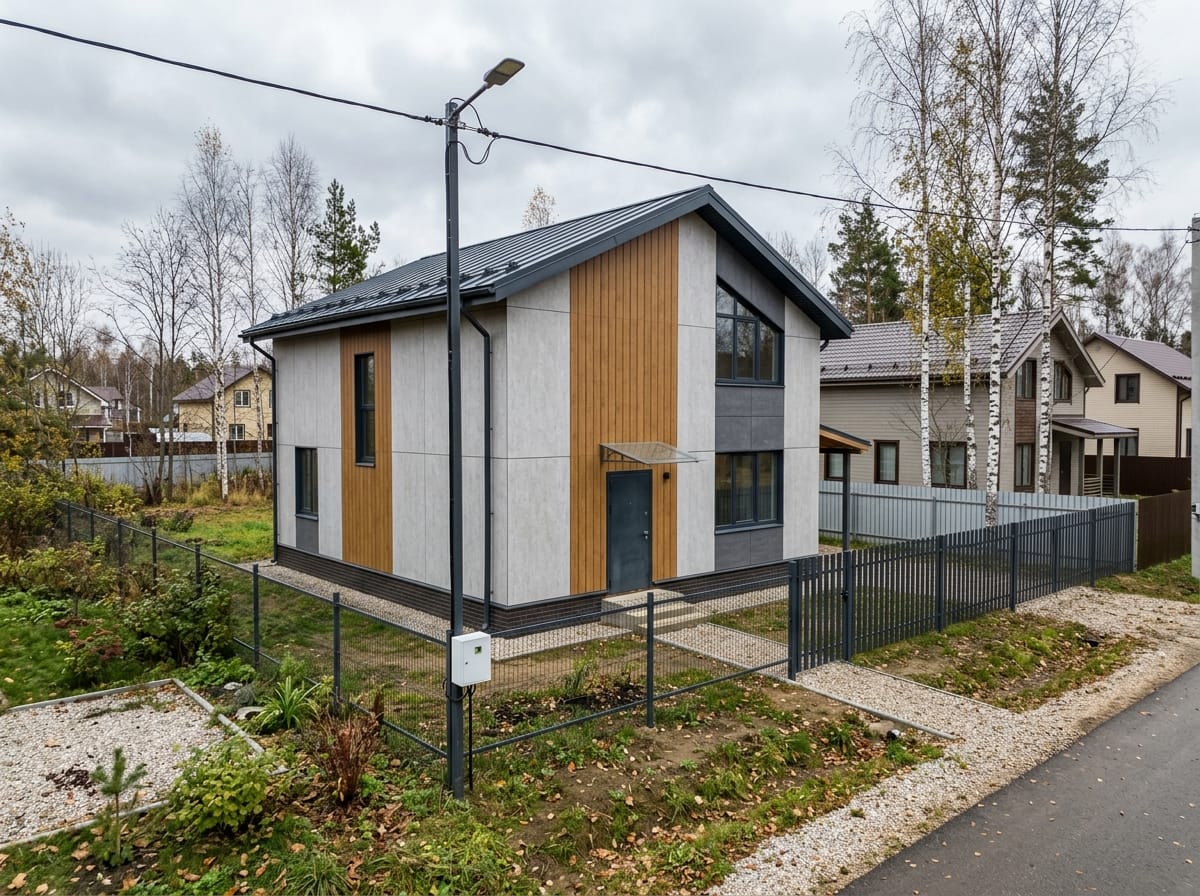

Паспорт фасада для согласования
Формат, который часто путают с рабочим проектом. Внутри — цветные развёртки, перечень материалов, схема размещения кондиционеров и вывесок. Требуется там, где облик регулируется: историческая застройка, красные линии, посёлки с регламентом. Порядок — 15 000–40 000 ₽.

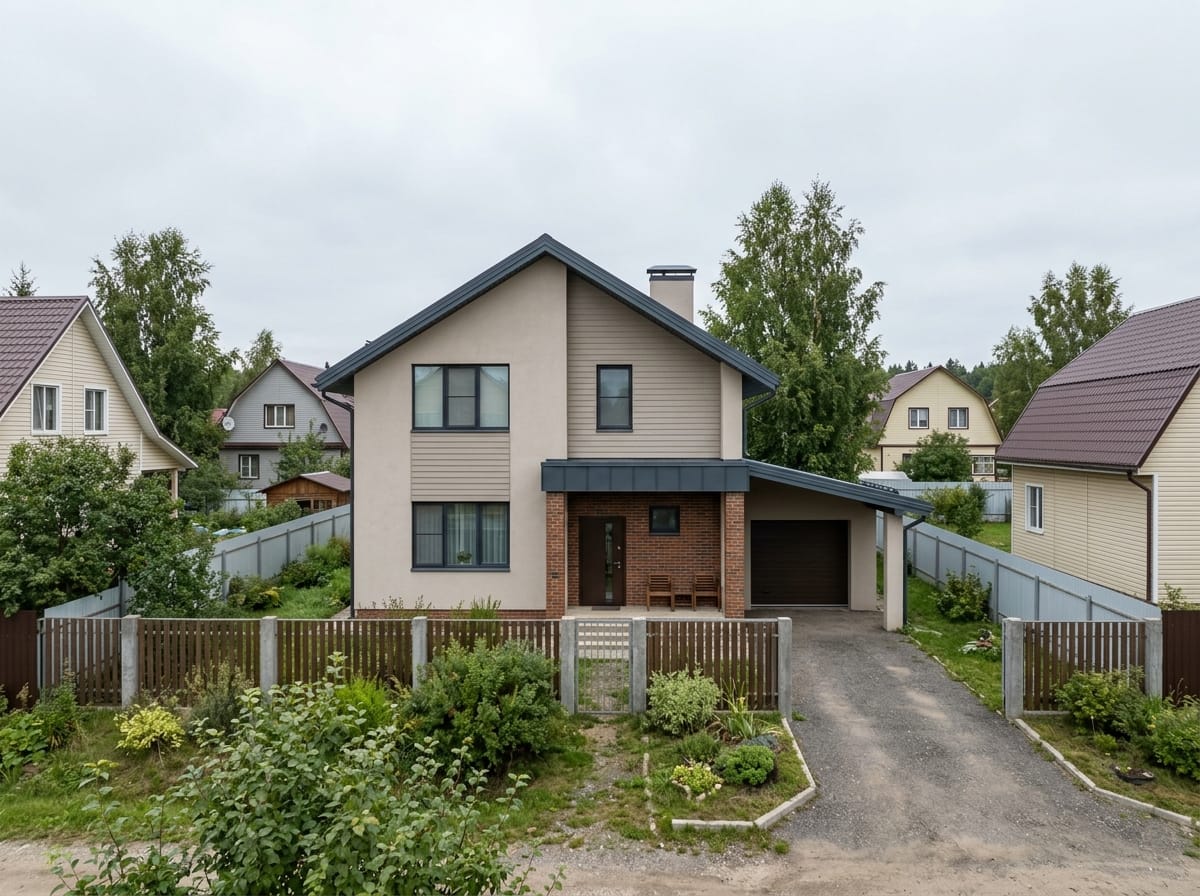

Полный рабочий комплект
Развёртки, все узлы, спецификация, ведомость работ, раскладка, визуализация. Тридцать-шестьдесят листов. Нужен, если геометрия нестандартная, фасад многослойный или вы нанимаете бригаду и контролируете объёмы. Порядок — 60 000–150 000 ₽ и три-шесть недель.
Как выглядят листы проекта
Шесть типовых листов альбома. Половина претензий к проектировщику возникает из-за того, что заказчик впервые видит чертёж уже на приёмке.

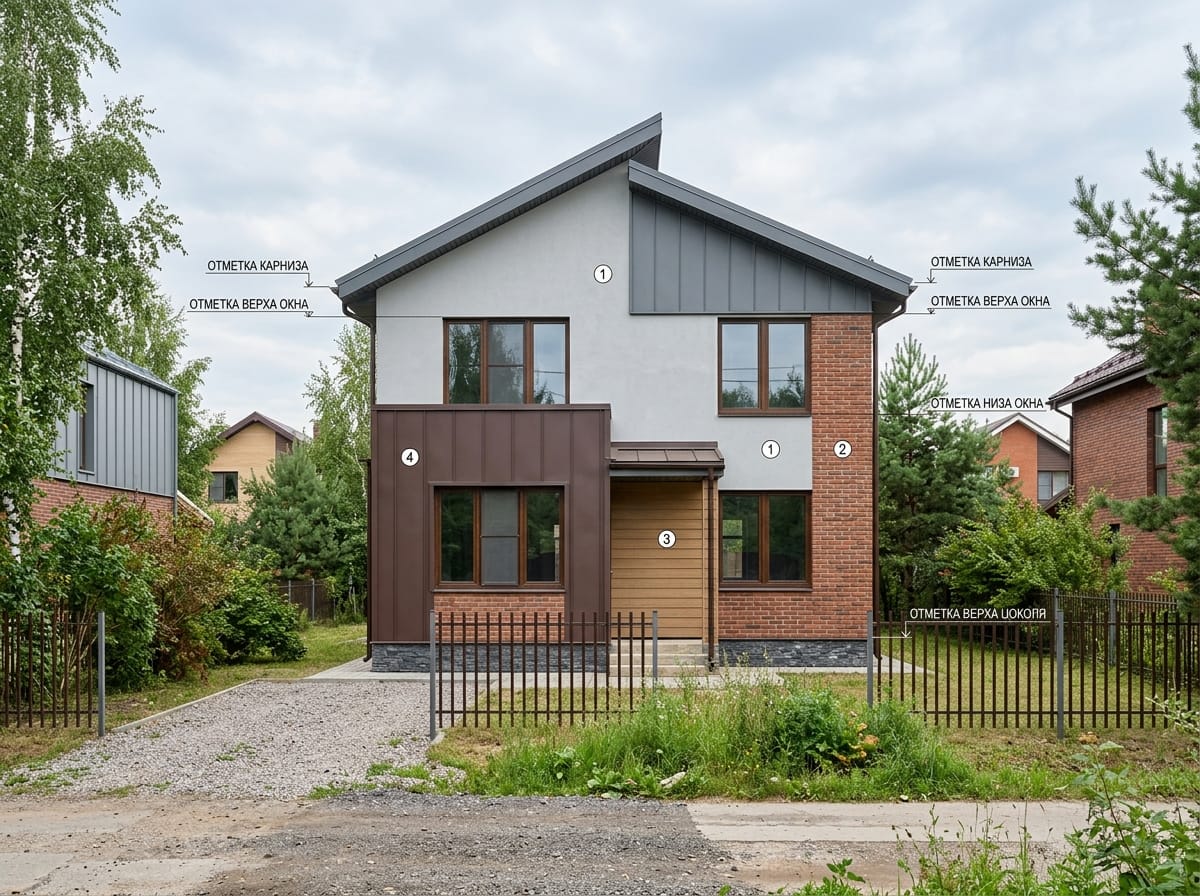

Развёртка главного фасада
Масштаб 1:50, отметки карниза, окон и верха цоколя, зоны материалов с номерами позиций.
Сделать такой же

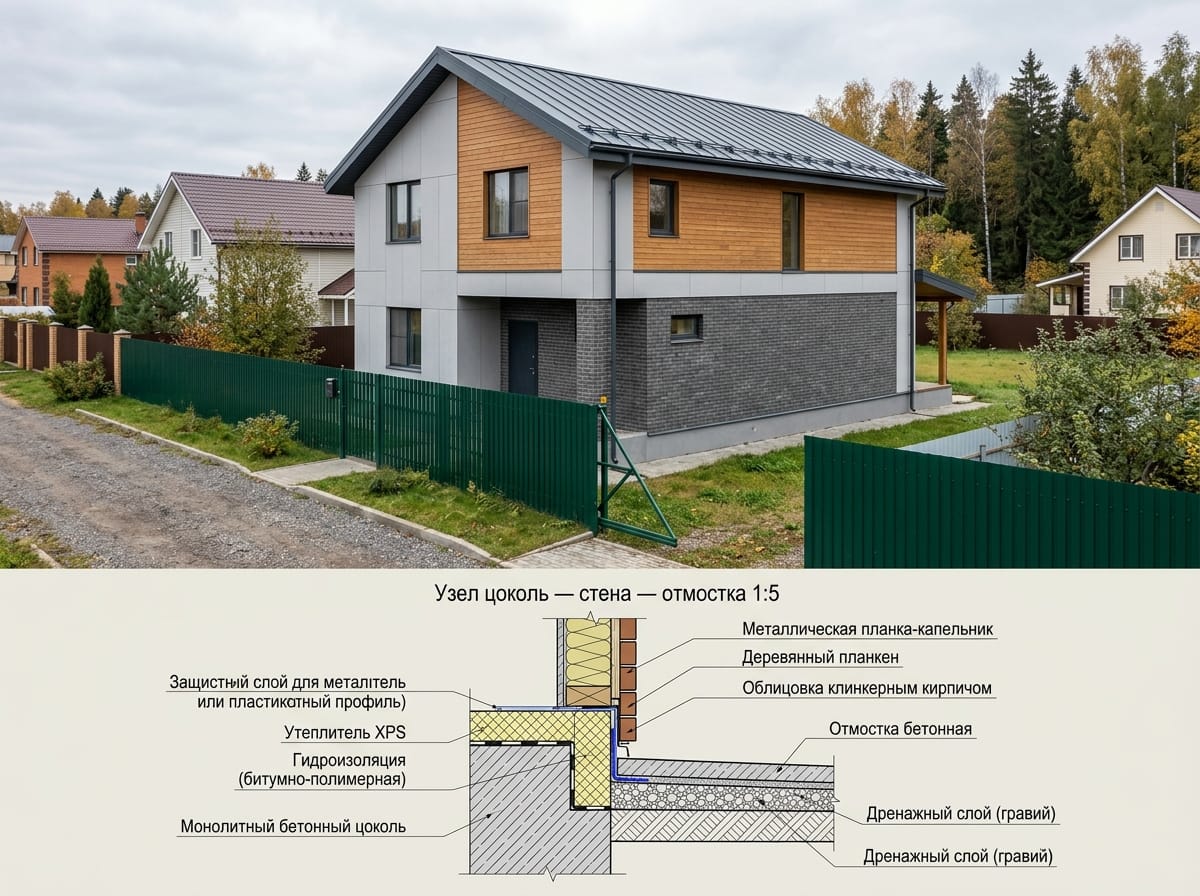

Узел цоколь — стена — отмостка
Разрез 1:5: где обрывается гидроизоляция и чем закрыт торец утеплителя.
Сделать такой же

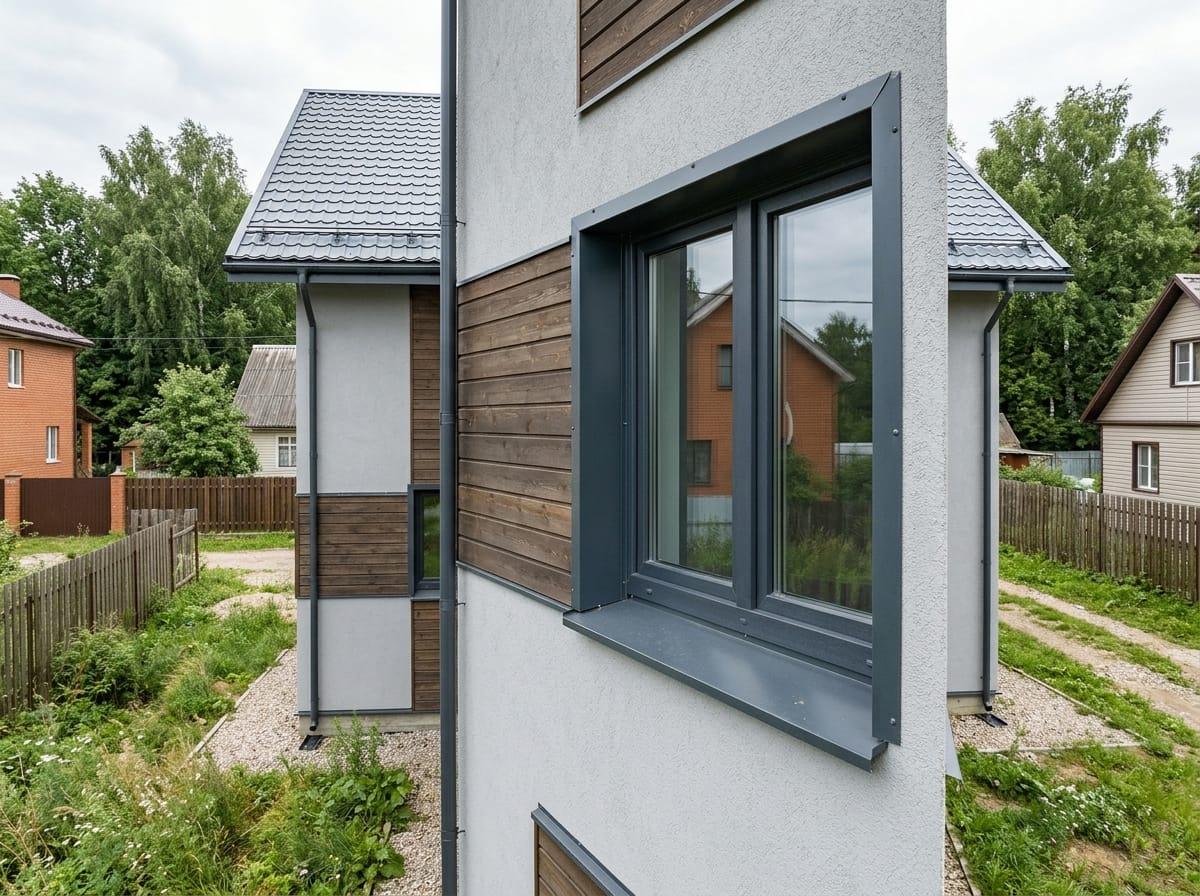

Оконный узел с отливом
Откос, отлив с вылетом и загнутой кромкой, капельник, примыкание к раме.
Сделать такой же

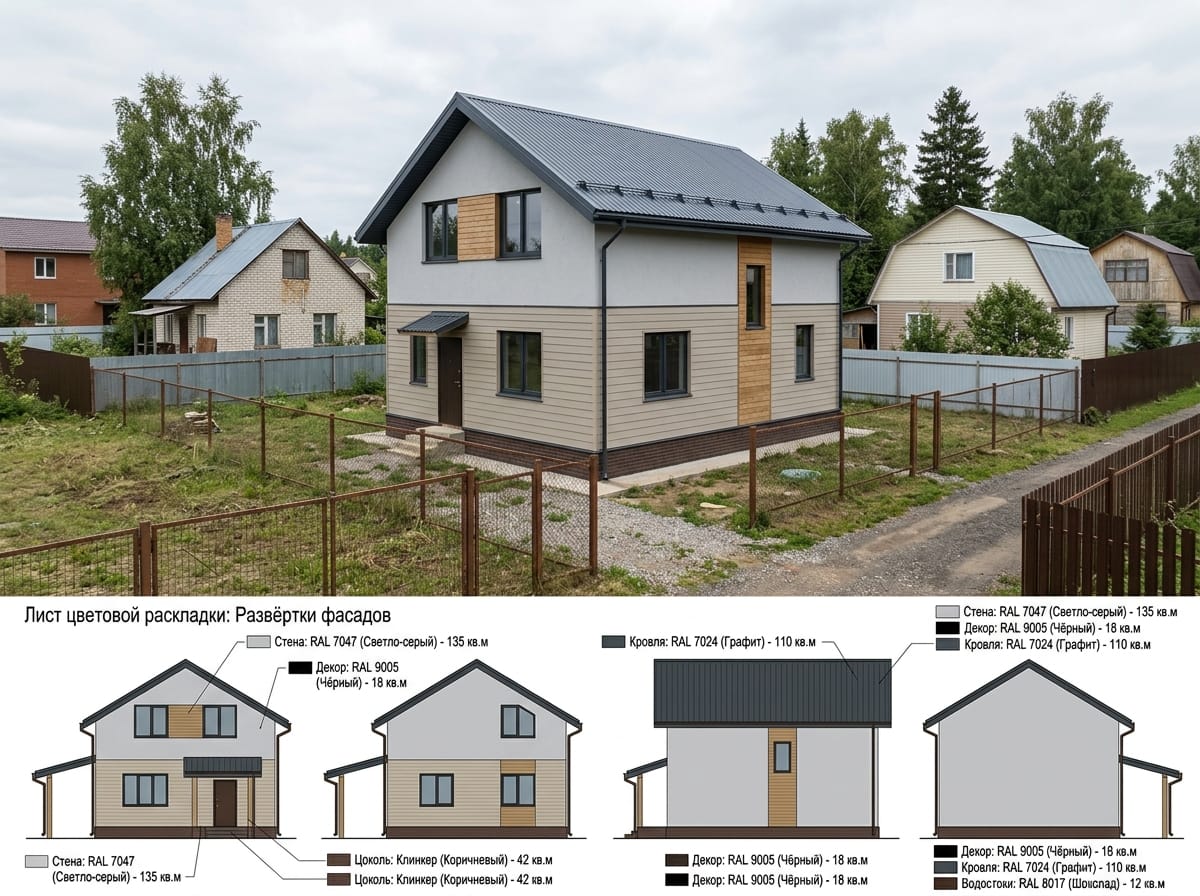

Лист цветовой раскладки
Те же развёртки в цвете: коды и площади по стене, цоколю, декору, кровле, водостокам.
Сделать такой же

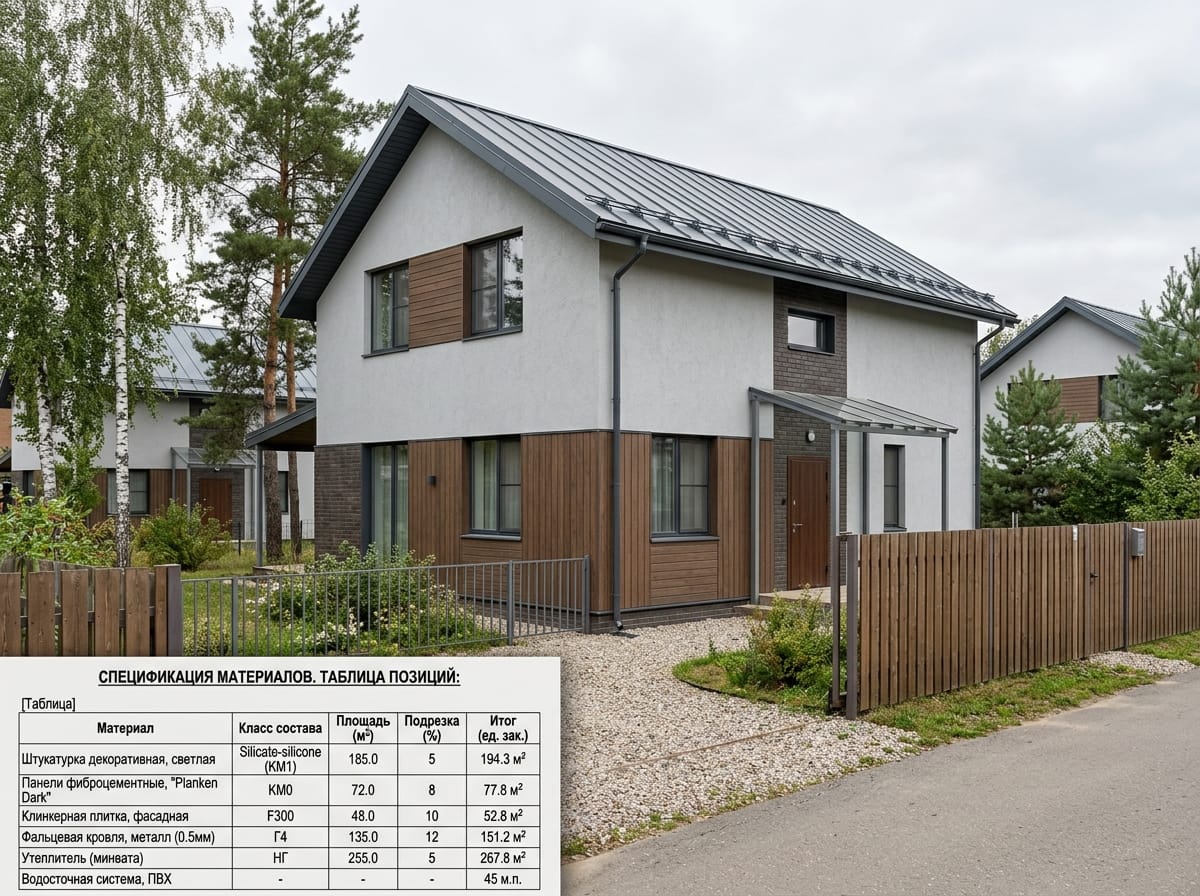

Спецификация материалов
Таблица позиций: материал, класс состава, площадь, подрезка, итог в единицах закупки.
Сделать такой же

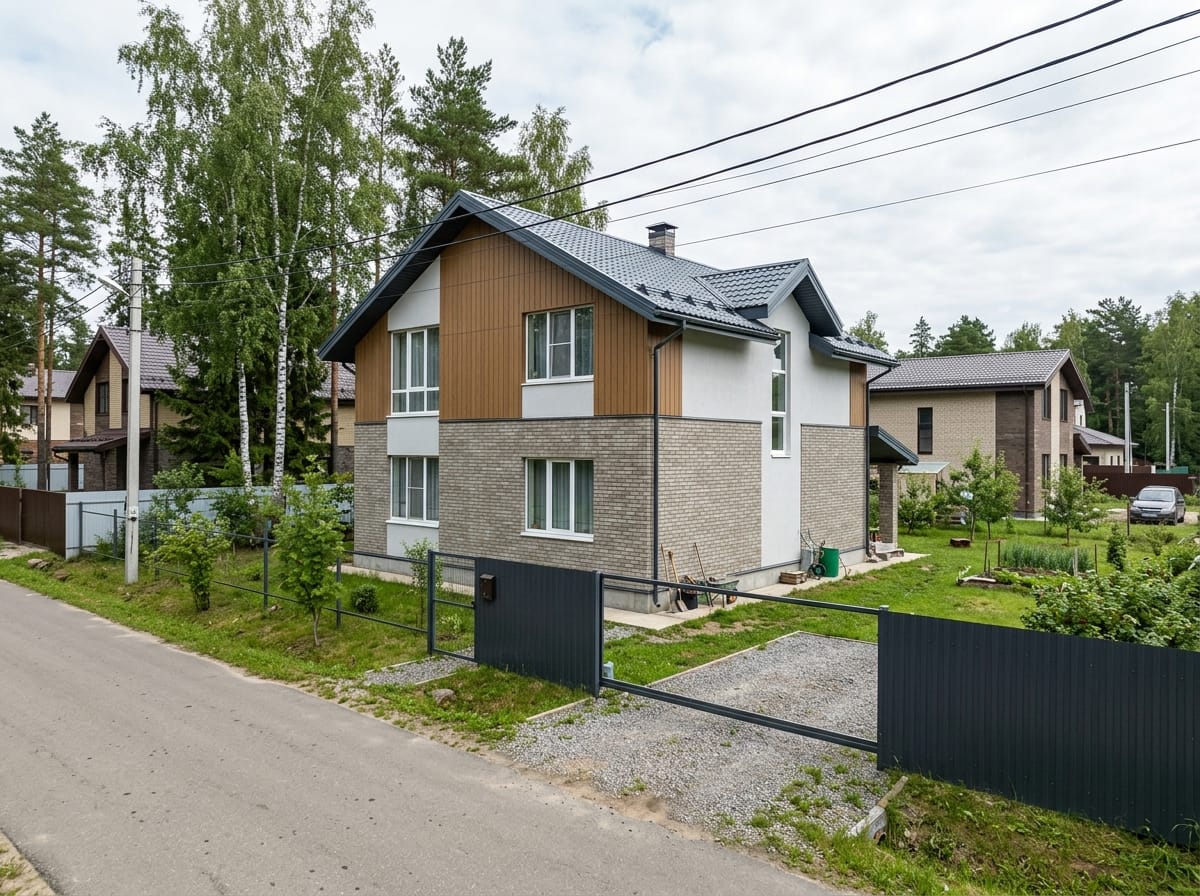

Визуализация с четырёх ракурсов
Финальный вид дома в утверждённых материалах — то, что подписывают до начала закупки.
Сделать такой жеКак выбранный стиль меняет состав проекта
Стиль — это не только внешний вид, но и объём чертежей. Один фасад закрывается четырьмя узлами, другой требует двенадцати — отсюда и разница в цене.

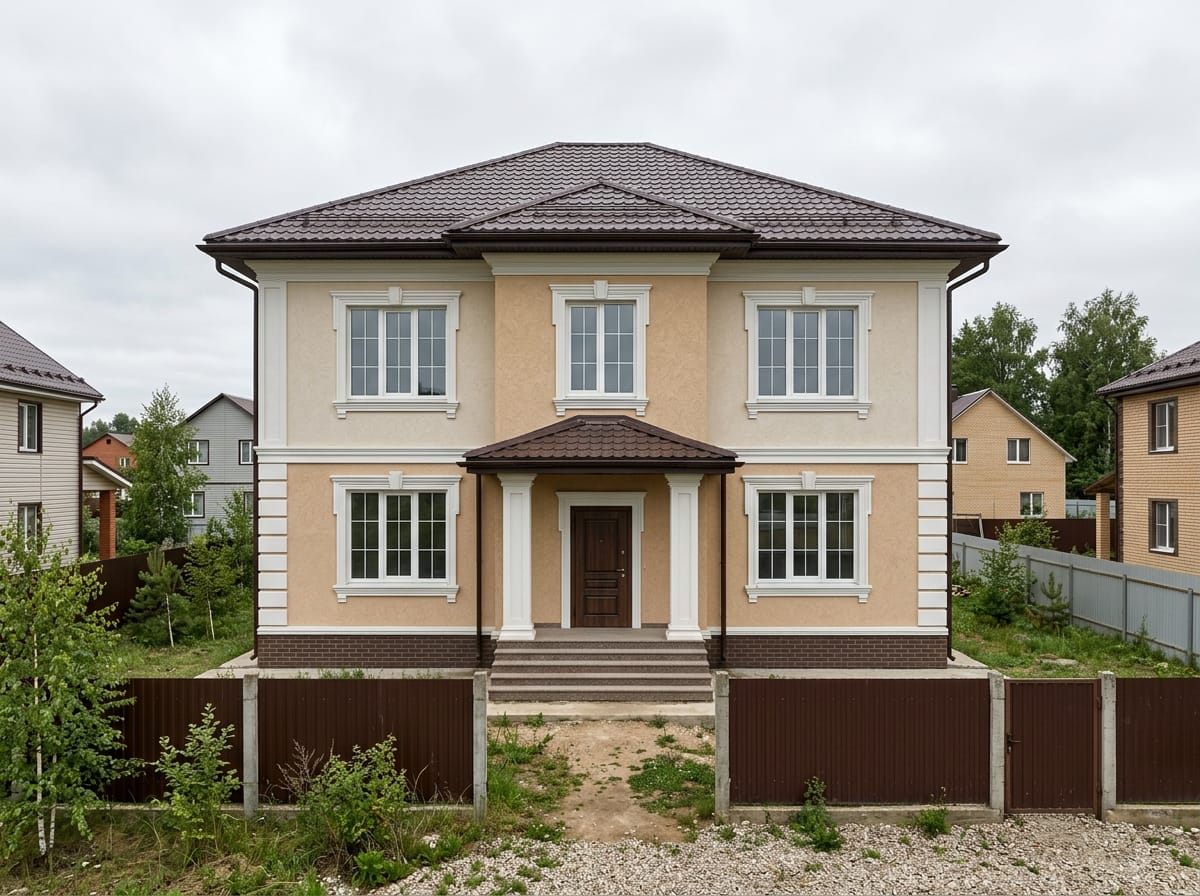

Классика
Самый тяжёлый по документации стиль. Каждый тип декора — наличник, карниз, пилястра — требует сечения, раскладки и узла крепления. Плюс симметрия: сдвиг окна на десять сантиметров рушит композицию.

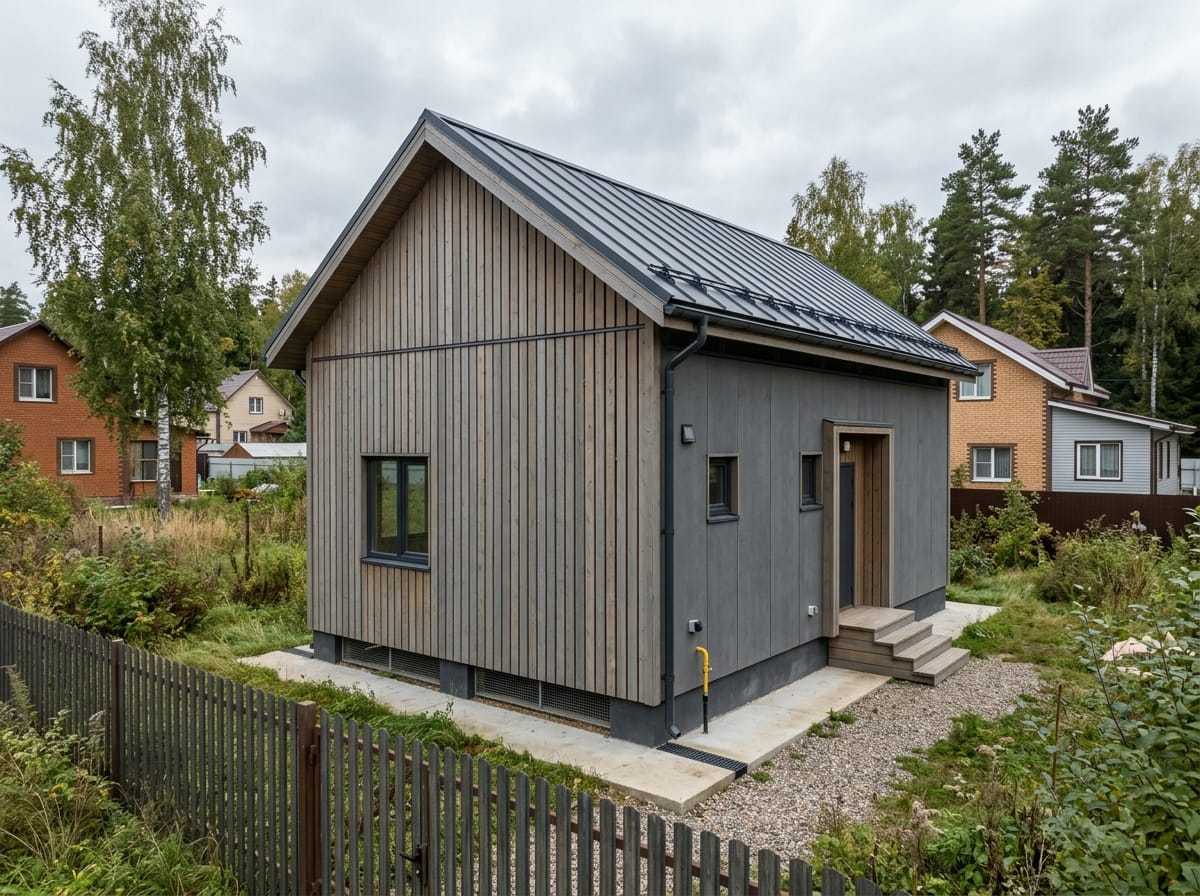

Скандинавский и барнхаус
Узлов мало, но они критичные: вентзазор под планкен, продухи внизу и вверху, торцы досок, короткие свесы. Декора почти нет, альбом компактный. Внимание уходит на водоотвод: защищать стену свесом здесь нечем.

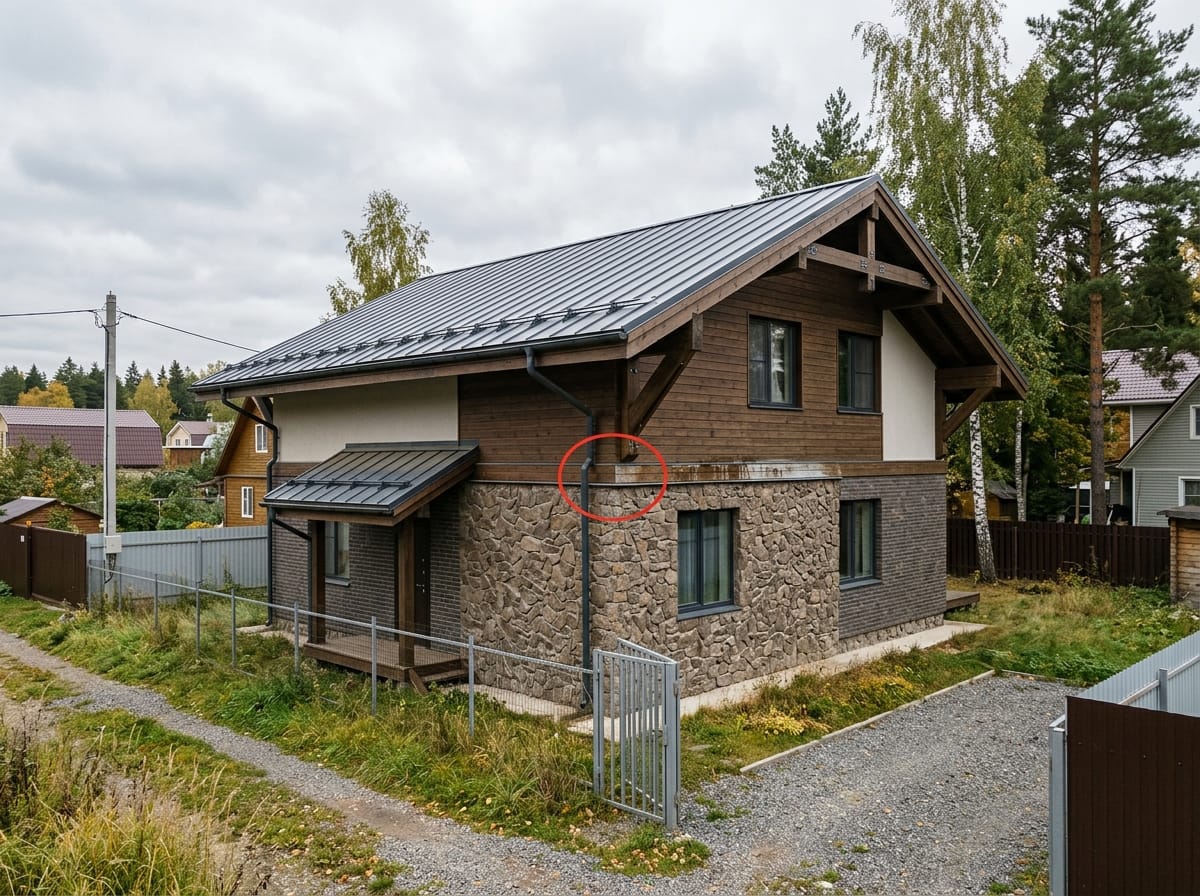

Шале
Широкие свесы 800–1000 мм, кронштейны, комбинация камня и дерева. Нужны узел кронштейна с привязкой к стропильной ноге и горизонтальный стык облицовок — место, где задерживается вода.

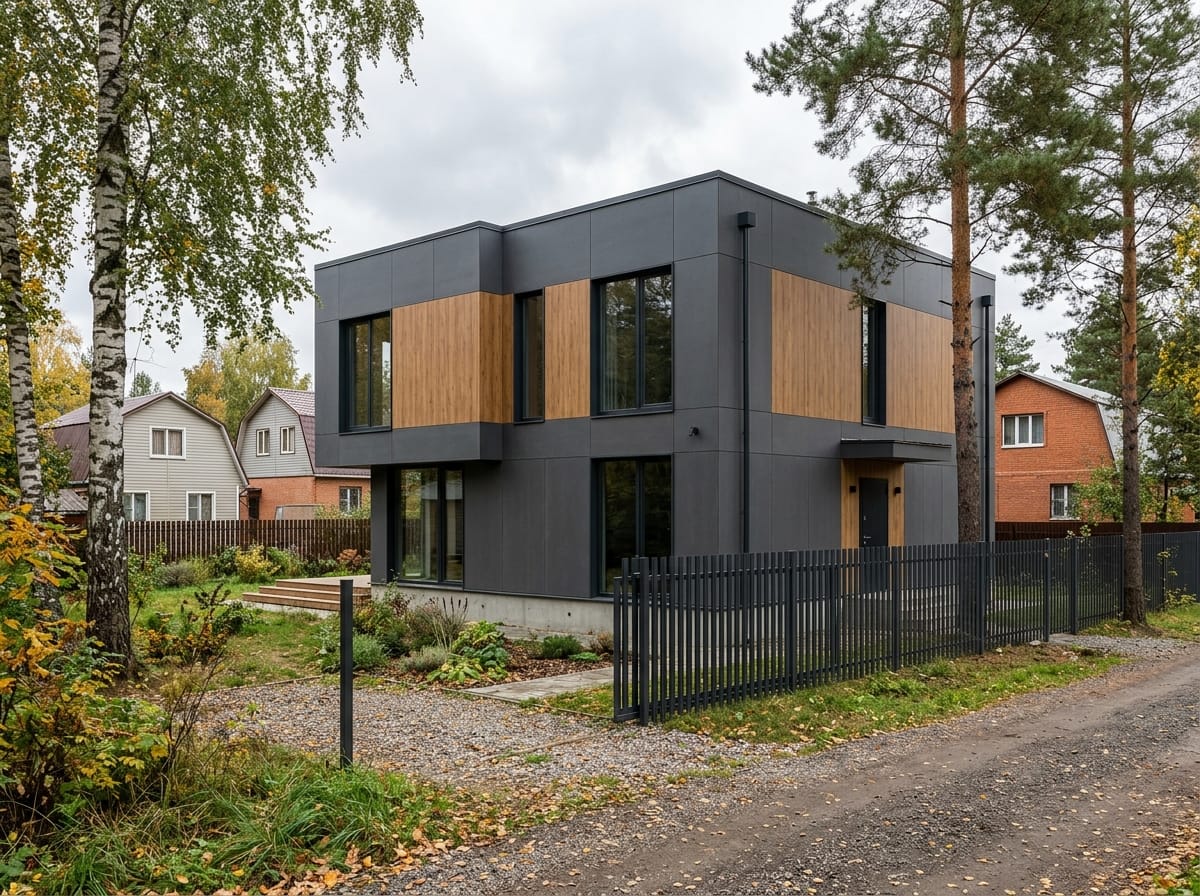

Модерн и минимализм
Крупные плоскости, скрытый крепёж, никаких видимых доборов. Листов меньше, требования к точности выше: раскладку панелей считают заранее, иначе последний ряд режут вдоль всей стены.

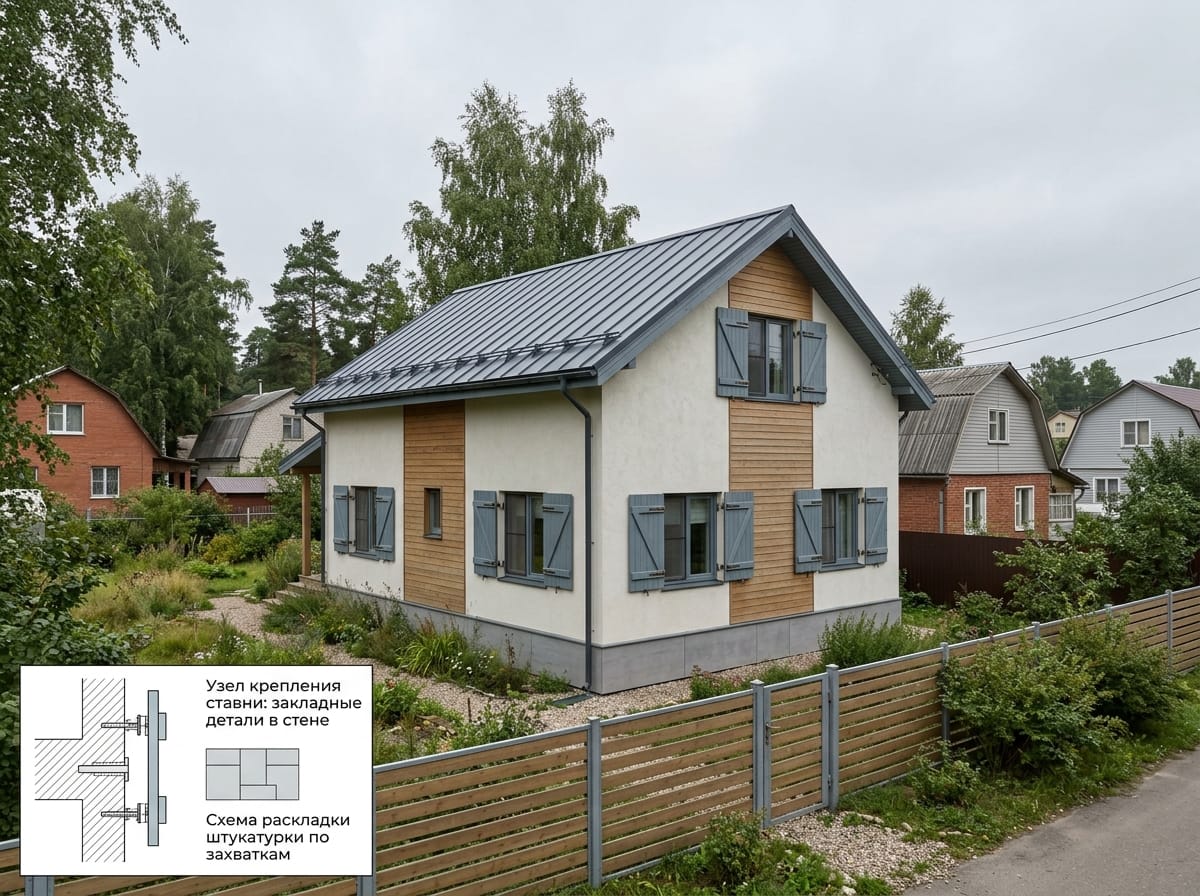

Прованс и средиземноморский
Ставни, функциональные или декоративные, требуют закладных в стене, и решать это надо до утепления. В альбом добавляются узел крепления ставни и раскладка штукатурки по захваткам.

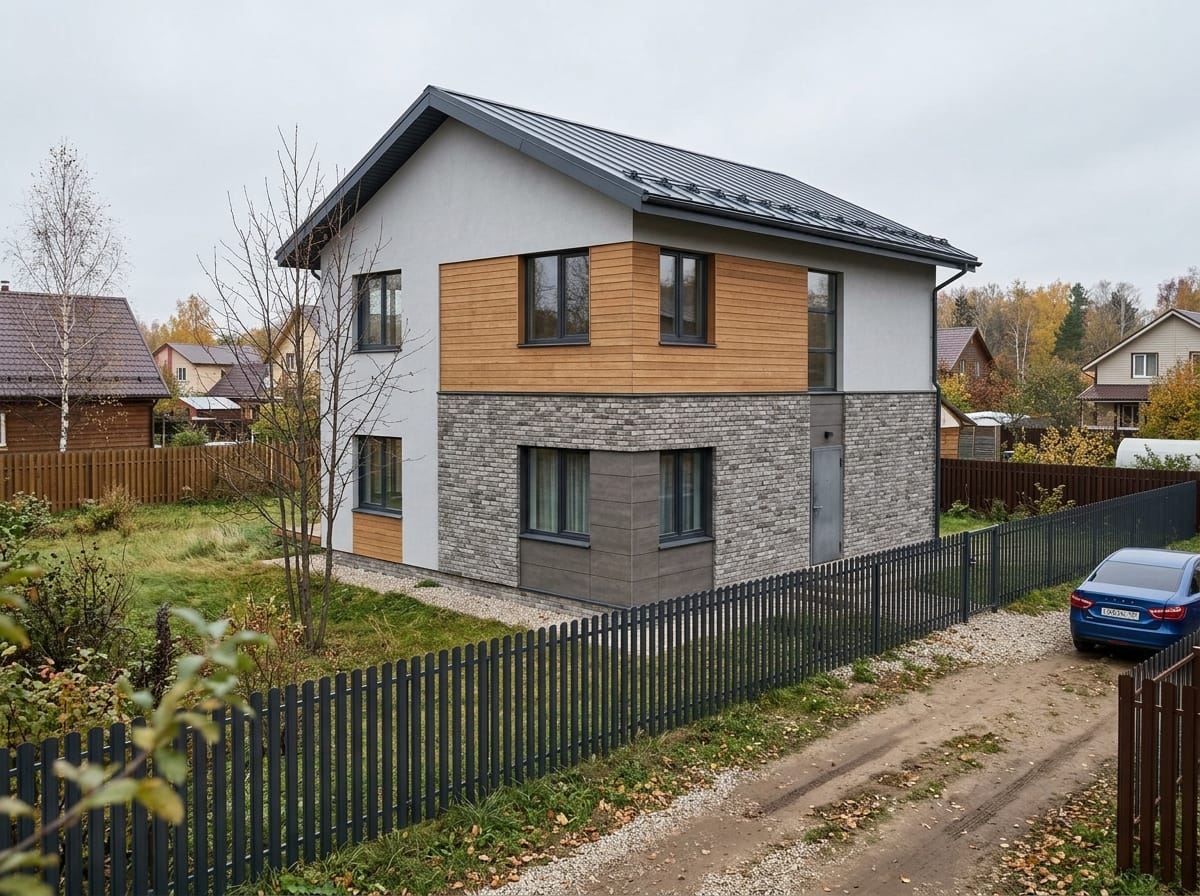

Комбинированный фасад
Сочетание двух материалов удорожает проект сильнее, чем сам материал. Стык облицовок по горизонтали, стык на углу, разные толщины пирога и подсистемы — каждый переход рисуют отдельно.
Что регион дописывает в проект
Один и тот же альбом нельзя перенести из Краснодара в Красноярск: поменяются толщины, крепёж и требования к составам. На этих позициях типовые проекты и подводят.
| Зона | Что меняется в проекте | Что закладывают | Чего избегают |
|---|---|---|---|
| Средняя полоса | Базовый вариант. Главная нагрузка — десятки переходов через ноль за зиму | Утеплитель 150 мм, эластичный финиш, отсечка влаги по цоколю | Жёстких финишей и мокрых работ позднее середины октября |
| Северо-Запад | Больше осадков и ветра, длинная влажная осень. Усиливается ветрозащита | Утеплитель 180–200 мм, продухи вентзазора, антисептирование дерева | Глухих зазоров без притока воздуха и торцов без обработки |
| Юг | Ультрафиолет и перегрев вместо мороза. Акцент на состав покрытия и цвет | Утеплитель 100 мм, увеличенный вентзазор, светлые коды, стойкие к УФ составы | Тёмных плоскостей на южной стене и дешёвых красок |
| Урал и Сибирь | Морозостойкость материалов и крепежа, короткий сезон — в проект попадает очерёдность работ | Утеплитель 200 мм, морозостойкие составы, сухой монтаж, высокий цоколь | Мокрых процессов в конце сезона и составов без морозостойкости |
| Побережье | Соль и постоянный ветер. Раздел крепежа становится отдельной темой | Нержавеющий крепёж, плотные облицовки, усиленное крепление по углам | Оцинковки без покрытия и открытых торцов панелей |
Проверьте одну строку в договоре
Если проект делает удалённый исполнитель, в задании должны быть указаны регион строительства и материал стен. Типовой альбом часто продают «как есть», а поправки на климат обнаруживаются, когда бригада уже привезла крепёж не того класса. «Адаптация под регион включена» стоит отдельного пункта.
Раздел декора: что рисуют и чем крепят
Что должно быть на листе декора
Декор — полноценный раздел проекта, а не пометка «наличники по вкусу». На листе показывают раскладку каждого элемента с привязкой к осям окон, сечение в масштабе 1:5 и ведомость: сколько метров карниза, сколько наличников каждого типоразмера, сколько углов. Без ведомости декор закупают наугад.
- Сечение с реальным вылетом от стены: работает не цвет элемента, а его тень
- Раскладка по осям проёмов: на фасаде видно любое несовпадение наличников
- Ведомость в погонных метрах и штуках с учётом зареза углов, а не в квадратах
Узлы, без которых декор отваливается
Вторая половина раздела вообще не про красоту. Лёгкий декор клеят и дюбелируют, армируют сеткой и штукатурят — каждая операция должна быть на узле, иначе бригада ограничится клеем. Отдельная тема — верхние грани: полка карниза без уклона и слезника собирает воду и через две зимы даёт трещину.
- Уклон верхней грани и капельник снизу — для каждого горизонтального элемента
- Схема дюбелирования с шагом: на клею держится только очень лёгкий декор
- Закладные под ставни, козырьки и ковку ставят до утепления — потом некуда

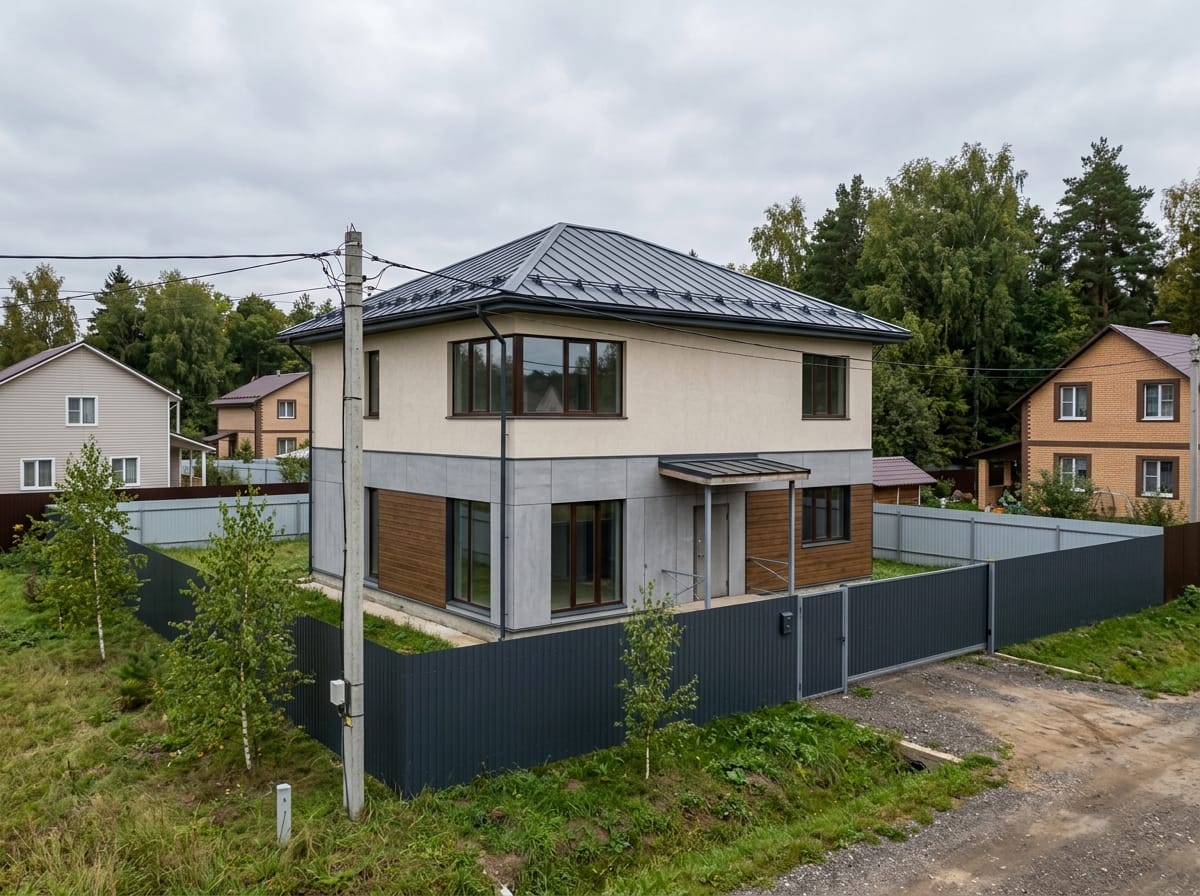

Подсветка фасада — раздел, который делают заранее или не делают вовсе
Свет попадает в проект фасада по одной причине: кабель и закладные прячут в стену до облицовки. Когда фасад закрыт, любой светильник — это либо короб с проводом по стене, либо вскрытие отделки. Поэтому даже если подсветку вы планируете «когда-нибудь потом», попросите в альбом схему с точками и трассами.
- 1
Заливающая
Прожекторы с земли или с кровли, засвечивающие плоскость целиком. В проект попадают точки установки, углы наклона и трассы кабеля в грунте. Сложность в равномерности: перекос яркости виден мгновенно.
- 2
Контурная
Линейный свет по свесу кровли, по цоколю или по углу здания. В чертеже нужен профиль, в котором прячется лента, и точки ввода питания. Самый безопасный вариант для неидеальной стены: видна форма дома, а не поверхность.
- 3
Акцентная
Узкие лучи на вход, колонны, дерево у стены. В проекте — координаты точек и закладные в стене или мощении. Даёт вечерний рисунок из светлых и тёмных пятен вместо ровно засвеченного фасада.
- 4
Дорожки и въезд
Низкие столбики или встроенные в мощение светильники. Формально уже не фасад, но трассы идут от того же щита и закладываются одновременно — иначе мощение придётся разбирать.
Одна температура света на весь дом
Смесь тёплых бра у входа и холодных прожекторов на стене делает фасад пятнистым: часть плоскости кремовая, часть синеватая. Температуру фиксируют в спецификации светильников одной строкой, вместе с мощностью и защитой. Универсальный компромисс — около 3 000 K.
Как меняется комплект под разные дома
Объём альбома зависит от геометрии сильнее, чем от площади: дом на двести квадратов простой формы проектируется дешевле сложного на сто двадцать.
Как закрыть визуальную часть проекта самому
Чертежи рисует проектировщик, но решение «как это должно выглядеть» принимаете вы — и лучше до того, как начнёте платить за листы.
Сфотографируйте дом или коробку
Снимите с угла, чтобы в кадр попали две стены, крыша и земля перед домом. Подойдёт коробка без отделки, старый дом под реконструкцию или готовый фасад. Лучше в пасмурную погоду: в контровом свете стена уйдёт в чёрную тень.
Опишите решение словами и кодами
Задайте стиль и допишите конкретику: «штукатурка тёплого белого, цоколь под камень на 600 мм, кровля графит, окна антрацит». Оттенки можно указывать прямо кодами RAL — это тот же язык, на котором потом будет написана цветовая раскладка.
Соберите варианты в техзадание
Сгенерируйте несколько версий, отберите две-три и приложите к заданию для архитектора вместе со списком материалов по зонам. Это снимает самый дорогой этап — итерации эскизов.
8 ошибок при заказе проекта фасада
Каждый пункт обнаруживается не на чертеже, а на площадке, когда исправление стоит на порядок дороже. Пробегитесь до подписания договора.
Не выяснили состав комплекта в листах
«Проект фасада — 30 тысяч» может означать и три листа, и тридцать. Просите перечень: сколько развёрток, какие узлы, есть ли спецификация и ведомость. Устное «всё, что нужно» на приёмке превращается в «отдельную услугу».
Заказали проект без выезда и обмеров
Особенно на существующем доме. Реальные размеры почти всегда расходятся со старыми бумагами, а уклон участка нигде не записан. Проект по присланным размерам ложится с зазорами, и цоколь с одной стороны выходит вдвое выше.
Взяли эскиз и попросили бригаду «доделать по месту»
Самая дорогая экономия. Прораб придумывает узлы на глаз, откос остаётся без капельника, вода уходит за облицовку, и через два-три сезона вскрывается угол дома. Эскиз недорог именно потому, что не отвечает на технические вопросы.
Спецификация без объёмов и запаса
Список материалов без площадей, подрезки и единиц закупки — не спецификация. По нему невозможно проверить накладную и понять, почему привезли на паллету больше.
Не проверили, что объёмы сходятся между разделами
Площадь стены под штукатурку в спецификации и в ведомости работ должна совпадать. Расхождение значит, что разделы не сверяли, а платить за него придётся вам — и по закупке, и по работе.
Согласовали одно, построили другое
Там, где облик регулируется, отступление от согласованного паспорта заканчивается предписанием привести всё к утверждённому виду. Переделка стоит дороже и проекта, и любой экономии на материале.
Забыли про инженерию на фасаде
Наружные блоки кондиционеров, антенны, вентвыходы, короб газовой трубы, щиток. Если их нет на развёртке, они появятся на самом видном месте — когда выбирать уже не из чего.
Утвердили фасад без визуализации
Развёртка — плоский чертёж с заливками, и человек, не работающий с чертежами, читает по ней цвет приблизительно. Разочарование приходит на готовом фасаде, а перекраска двухсот квадратов стоит как несколько проектов.
Соберите визуальную часть за полчаса
Прежде чем платить за листы, определитесь с обликом. Загрузите фотографию дома, переберите материалы и цвета, отберите два-три варианта — и идите к проектировщику с готовым решением. Первые генерации бесплатны, карту привязывать не нужно.
Соберите визуальную часть за полчаса
Прежде чем платить за листы, определитесь с обликом. Загрузите фотографию дома, переберите материалы и цвета, отберите два-три варианта — и идите к проектировщику с готовым решением. Первые генерации бесплатны, карту привязывать не нужно.
Что делать с проектом дальше
Альбом — не бумага для архива, а рабочий инструмент на весь срок стройки и после неё. Отдельно проверьте, требуется ли согласование облика: в исторической застройке, на красных линиях и в посёлках со своим регламентом цвет и материалы согласуют, и узнавать об этом лучше заранее.
- Передайте комплект целиком, а не выборочно — Бригаде нужны развёртки, узлы и ведомость, поставщику — спецификация, вам — визуализация и раскладка для контроля. «Дам прорабу пару листов, остальное на словах» возвращает туда, откуда вы уходили.
- Фиксируйте изменения на бумаге — На стройке всегда что-то меняется: не пришёл материал, вылез сюрприз в стене, передумали с цветом. Записывайте изменения в тот же альбом, хотя бы пометкой с датой. Иначе через месяц никто не вспомнит, почему узел собран не так.
- Обсудите авторский надзор до подписания — Один-два выезда проектировщика в ключевые моменты — перед закрытием узла цоколя и перед облицовкой — ловят ошибки, пока их можно исправить. Договариваться проще заранее.
- Сохраните исполнительный вариант — После работ должен остаться комплект с отметками о том, что реально построено, и фотографии узлов до закрытия облицовкой. Через пять лет, когда понадобится вскрыть стену, это единственный источник знаний.
- Актуализируйте перед следующим циклом — Фасад обновляют раз в 8–15 лет. К этому моменту старый альбом полезен на две трети: геометрия и узлы не изменились, пересчитать нужно материалы и цвет.

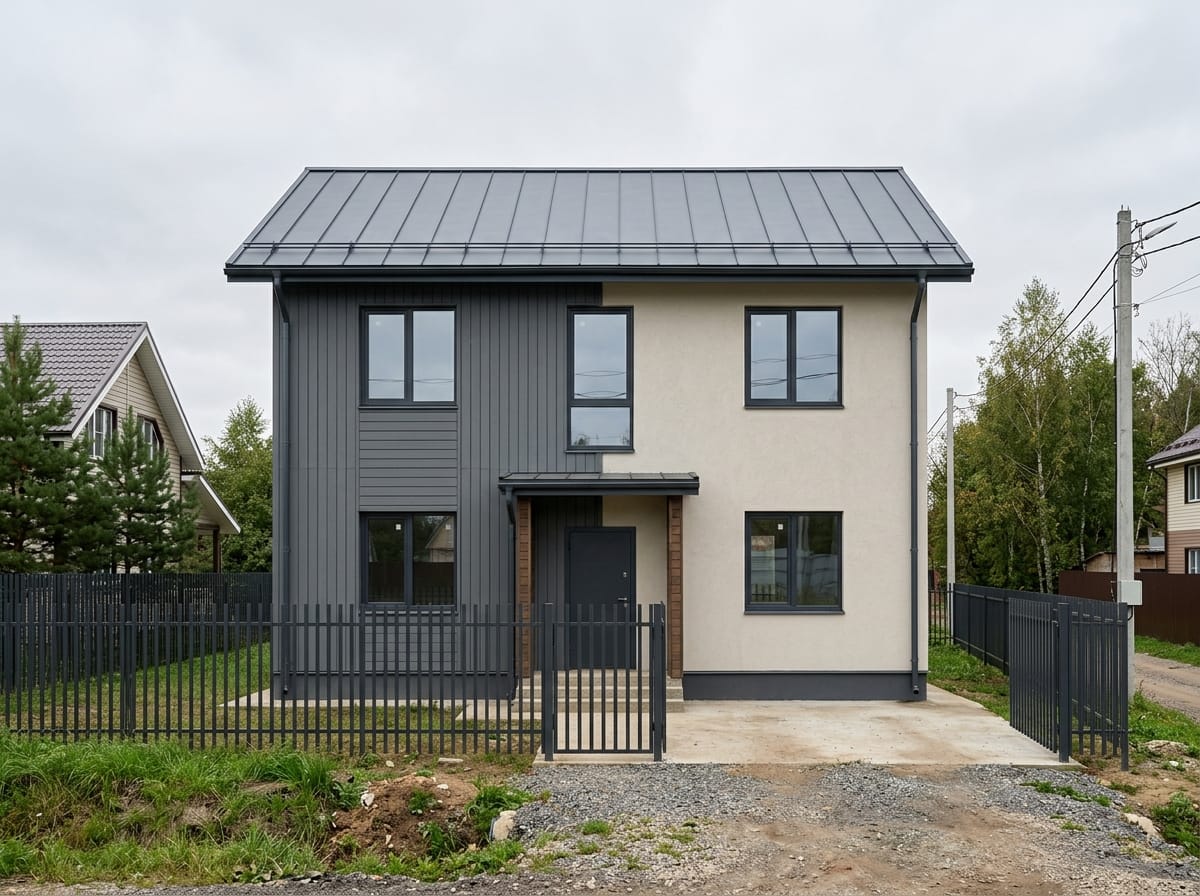

Фасад, собранный по альбому: границы материалов совпадают с осями проёмов, цоколь и водостоки в одном тоне, декор читается тенью.
Сколько стоит проект и какая это доля бюджета
Ориентир для дома 150–200 м² — примерно 220–280 м² фасада с фронтонами. Цены по средней полосе. Порядок величин, а не смета.
| Формат | Что входит | Цена | Срок |
|---|---|---|---|
| Эскизный проект | 2–3 варианта развёрток, материалы категориями, простая визуализация | 8 000–25 000 ₽ | 1–2 недели |
| Типовой альбом с привязкой | Готовые чертежи из каталога, адаптация под стены и участок, основные узлы | 20 000–45 000 ₽ | От нескольких дней до 2 недель |
| Паспорт фасада | Цветные развёртки, перечень материалов, схема инженерии на фасаде | 15 000–40 000 ₽ | 2–3 недели плюс срок рассмотрения |
| Полный рабочий комплект | Развёртки, все узлы, спецификация, ведомость работ, раскладка, визуализация | 60 000–150 000 ₽ | 3–6 недель |
Три-восемь процентов, которые определяют остальное
Отделка фасада дома 150 м² обходится в 700 000–1 600 000 ₽ в зависимости от материала. Проект на этом фоне — 3–8% бюджета, и именно он управляет остальными девяноста процентами: объёмом закупки и количеством переделок. Одна лишняя паллета облицовки стоит как раздел узлов целиком.
Архитектор, типовой альбом или сборка своими силами
| Критерий | Архитектор | Типовой альбом | AI Neiroset |
|---|---|---|---|
| Срок | 3–6 недель | От нескольких дней | 30 секунд на вариант |
| Цена | 60 000–150 000 ₽ | 20 000–45 000 ₽ | от 18 ₽ за генерацию |
| Что на выходе | Развёртки, узлы, спецификация, ведомость | Готовые чертежи под размерный ряд с привязкой | Фотореалистичный вид вашего дома в выбранной отделке |
| Что этим закрывается | Закупка и стройка целиком | Стройка при стандартной геометрии | Выбор облика и техзадание для проектировщика |
Честная граница
Мы показываем, как ваш дом будет выглядеть в конкретной отделке, и даём проектировщику и бригаде понятную картинку вместо словесного описания. Мы не считаем узлы, не подбираем толщину утеплителя, не выпускаем чертежи и не готовим документы для согласования. Визуализация — первый шаг проекта, а не весь проект.
Частые вопросы про проект фасада
Что входит в проект фасада дома?
Чем проект отличается от визуализации?
Сколько листов должно быть в нормальном альбоме?
Обязательно ли согласовывать проект фасада?
Что такое паспорт фасада и заменяет ли он проект?
Можно ли обойтись без проекта, если строю сам?
Как проверить проект перед оплатой?
Сколько по времени делается проект фасада?
В каких форматах должен приходить проект?
Нужен ли проект фасада для реконструкции старого дома?
Что я реально могу сделать сам, а что нет?
